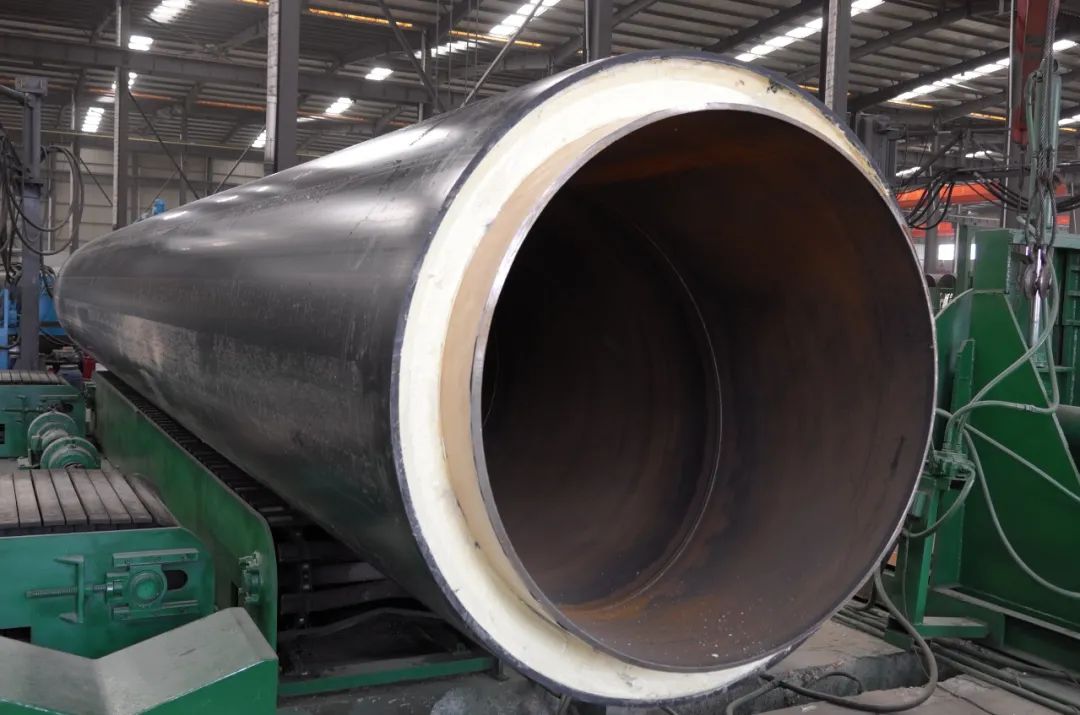

聚氨酯噴涂聚乙烯纏繞式保溫管整體結(jié)構(gòu)
“硬質(zhì)聚氨酯噴涂聚乙烯纏繞預(yù)制直埋保溫管” 由工作鋼管（芯管），噴涂聚氨酯保溫層，擠出聚乙烯外護(hù)層組成。
噴涂纏繞式直埋保溫管的保溫層厚度和外護(hù)層厚度在生產(chǎn)時(shí)可以根據(jù)需要在一定范圍內(nèi)任意調(diào)整。可根據(jù)集中供熱和供冷中介質(zhì)的參數(shù)和實(shí)際的散熱損失所要求的保溫層厚度進(jìn)行定量生產(chǎn)，滿足不同項(xiàng)目的需要。
噴涂纏繞工藝法：區(qū)別于管中管工藝法采用先固定、后填制的流程，噴涂纏繞工藝法是將具有一定壓力的異氰酸脂和組合聚醚原料在噴槍混合室中混合，由于混合空間相對(duì)較小同時(shí)壓力較大，經(jīng)過噴嘴后可生成細(xì)霧狀液體，再均勻噴涂于旋轉(zhuǎn)的內(nèi)置工作鋼管表面，經(jīng)過一段時(shí)間的自由發(fā)泡，能夠形成泡孔細(xì)密同時(shí)密度均勻的聚氨酯泡沫。發(fā)泡完成后，聚氨酯保溫層表面相對(duì)硬化且具備一定的抗壓強(qiáng)度后，交付至纏繞傳輸生產(chǎn)線進(jìn)行聚乙烯纏繞作業(yè)，纏繞完成后，再經(jīng)由水冷系統(tǒng)冷卻，經(jīng)檢驗(yàn)合格后方可入庫。
產(chǎn)品特點(diǎn)：
聚氨酯保溫層密度、導(dǎo)熱系數(shù)、抗壓強(qiáng)度等核心指標(biāo)呈現(xiàn)均勻一致，產(chǎn)品整體性好。
聚氨酯保溫層自由發(fā)泡成型，泡孔發(fā)起方向與管材軸向垂直，保溫層抗壓強(qiáng)度提高。
聚氨酯保溫層噴涂成型，原料呈液態(tài)噴涂到鋼管表面，然后發(fā)起，由于噴涂聚氨酯原料反應(yīng)活性高，其粘結(jié)力優(yōu)于其它工藝。
聚氨酯泡沫表面粗糙，有利于保溫層和外護(hù)層之間的粘結(jié)。
聚氨酯保溫層可以根據(jù)需要噴涂最薄厚度為15mm-20mm。
聚乙烯外護(hù)層在保證其使用功能的前提下，減薄厚度，節(jié)省成本。
聚乙烯外護(hù)層環(huán)向纏繞成型，受工藝?yán)煊绊懀洵h(huán)向伸長(zhǎng)率和抗拉強(qiáng)度指標(biāo)均明顯改善和提高。
